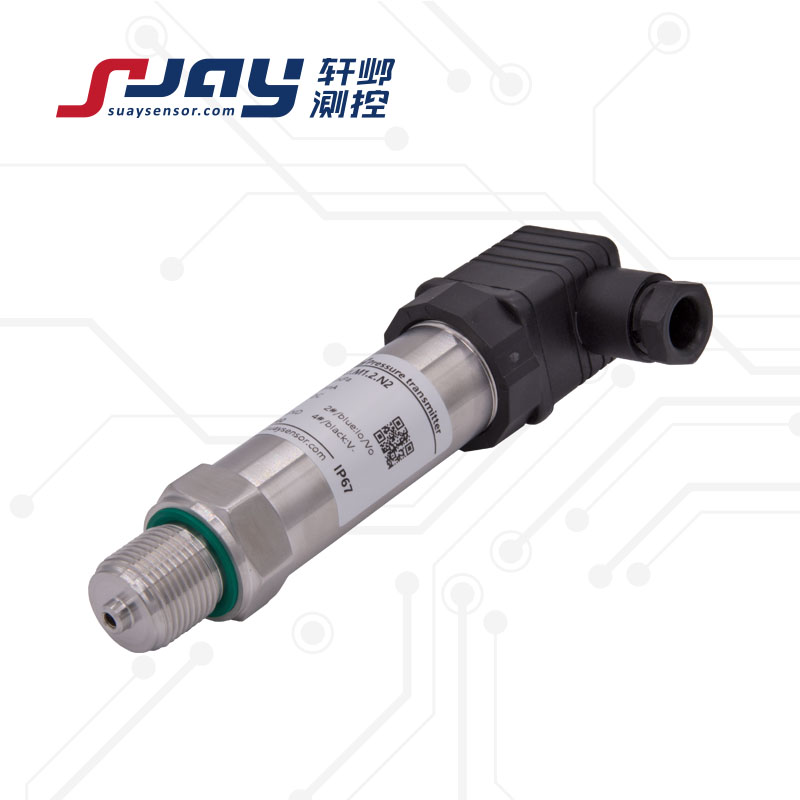

SUAY16智能壓力變送器

產品詳情

SUAY16智能壓力變送器采用德國進口高精密壓力感測核心，24bitΣ-Δ模擬前端，32bit精密低功耗處理器，出色的50 Hz/60 Hz同步噪聲抑制，輔以合理、優異的算法，外部一鍵式 ”線與”調整功能，過壓保護、EMI抗噪，寬廣的量程范圍，一體化不銹鋼結構，在保證高防護級別的前提下，使該系列產品具備優良的綜合精度與本質安全防爆性能。可選電流、電壓、帶HART協議電流輸出。該系列產品廣泛應用于自動化設備配套、對測量精度要求較高的測壓工況、科研院校、航空航天、電力化工、水文地質、醫療環保等生產領域，實現對流體壓力和液位的高精度測量。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點：

l 50 Hz/60 Hz同步噪聲抑制

l 智能補償，精度高、體積小、測量范圍寬；

l 產品結構小巧，加裝瞬間過壓保護裝置、EMC模塊，

l 可外部一鍵式調整零位和滿量程（斜率），且防護等級可達到IP67，滿足復雜工況的壓力測量

產品性能指標

測量范圍	-100KPa-0-10KPa...1MPa...100MPa（表壓、負壓、復合壓）
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.05%FS ±0.075%FS ±0.1%FS ±0.25%FS ±0.5%FS
信號輸出	4-20mA 4-20mA /HART 0-5V 0-10V 1-5V
供電電源	12-30VDC（典型24VDC）
工作溫度	-40～85℃
補償溫度	-20～70℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.2%FS/年
零點溫度漂移	典型：±0.01%FS/℃ 不超過：±0.015%FS/℃
靈敏度溫度漂移	典型：±0.01%FS/℃ 不超過：±0.015%FS/℃
過載能力	1.5-2倍滿量程壓力
有效測量壽命	﹥10^6壓力循環（P:10-90%FS）
抗振動性	20g （IEC 60068-2-6）
抗沖擊性	20g ， 11mS
分辨率	1/60000
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	100M?，100VDC
壓力接口	M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約200克

注：①包含非線性、遲滯和重復性
選型參數對照表

型號	量程	精度	輸出	安裝螺紋	電氣連接	特定參數
SUAY16	-100KPa~0 ...10KPa ...100MPa 量程可選	6:±0.05%FS 5:±0.075%FS 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS	A1:4-20mA A2:4-20mA/HART V1:0-5V V2:1-5V V3:0-10V V0:定制	M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M4:NPT1/4 M0:定制	N1:直出2米 N2:赫斯曼插頭 N3:航空插頭	E:本案防爆
SUAY16.2.A1.M1.N1（0-1MPa）
